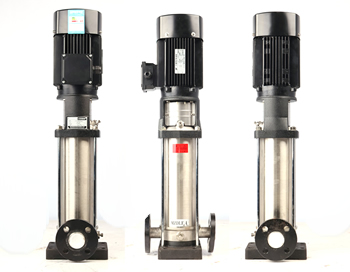

MZDLF型立式多級離心泵具有體積小、重量輕、外形美觀等優點，適用于輸送稀薄清潔且不含固體顆?；蚶w維的液體，在民用、工業、農業、水處理裝置中廣泛應用。

一、概述

MZDLF型立式多級離心泵具有體積小、重量輕、外形美觀等優點，適用于輸送稀薄清潔且不含固體顆?；蚶w維的液體，在民用、工業、農業、水處理裝置中廣泛應用。

二、主要特點

1.立式結構，進出口法蘭在同一中心線上，結構緊湊，占地面積小，安裝方便。

2.立式結構泵采用集裝式結構的機械密封，使安裝維護操作更安全、方便，并確保密封的可靠性。

3.立式泵的電機軸與泵軸通過聯軸器直接連接。

4.臥式泵配加長軸電機，結構簡單,安裝維護操作簡單方便。

5.過流部件均采用不銹鋼材質，不污染介質且保證使用壽命長、外形美觀。

6.噪聲低，振動小。采用標準化設計，通用性好。

三、運轉條件

a.環境高溫度+40℃，超過+40℃以上的環境，或者電機被安裝在海拔1000m以上，電機輸出功率會降低，在這種情況下，須選用更高輸出功率的電機。

b.適用介質溫度在-15℃～+120℃范圍內，稀薄清潔且不含固體顆?；蚶w維的液體.

四、注意事項

1.    立式泵下部進出水段上的箭頭顯示了介質的流動方向，安裝時按箭頭所示連接泵的進出口。

2.    臥式泵介質的流動方向為側進，上出。

3.    為確保電機能充分冷卻，安裝位置必須保持空氣流通，并嚴禁電機倒放以

及在電機上覆蓋物品。

4.    安裝管路時，要防止管路中積存空氣，特別是在泵的吸入端。

5.    泵兩側加裝閘閥，有利于清潔維修。

6.    必要時，立式泵的電機接線盒的位置可依0°、90°、270°方向調整：

a.    卸下聯軸器罩，不要拆聯軸器；

b.    卸下固定電機的螺栓；

c.    轉動電機至需要的方向；

d.    轉動聯軸器，調整電機使泵軸沒有卡滯及轉動不均勻現象；

e.    擰緊固定電機的螺栓，裝上聯軸器罩。

7.    電機上的起吊螺栓孔不能用于整臺泵的起吊，整臺泵的起吊必須用鋼帶或其它類似的方式在電機座處起吊。

五、性能參數表：

MZDLF2系列：

泵型號	配用功率	流量	1	1.2	1.6	2	2.4	2.8	3.2
	(kW)	(m3/h)
MZDLF2-2	0.37	揚 程 (m)	17	17	16	15	13	12	10
MZDLF2-3	0.37		25	25	24	22	20	18	15
MZDLF2-4	0.55		36	35	33	30	27	23	18
MZDLF2-5	0.55		44	43	40	37	33	28	22
MZDLF2-6	0.75		53	52	49	45	41	35	28
MZDLF2-7	0.75		62	60	57	52	47	40	32
MZDLF2-8	1.1		71	70	65	59	53	45	37
MZDLF2-9	1.1		79	78	73	67	60	53	43
MZDLF2-10	1.1		88	87	81	74	67	58	47
MZDLF2-11	1.1		95	95	89	82	74	65	52
MZDLF2-12	1.5		107	104	98	90	81	70	55
MZDLF2-13	1.5		115	113	106	98	89	77	58
MZDLF2-14	1.5		123	119	113	105	95	83	64
MZDLF2-15	1.5		133	130	122	112	101	87	69
MZDLF2-16	2.2		142	139	131	120	108	93	76
MZDLF2-17	2.2		153	148	139	128	115	100	83
MZDLF2-18	2.2		163	159	147	136	123	107	90
MZDLF2-19	2.2		170	167	156	143	130	114	94
MZDLF2-20	2.2		176	174	163	150	136	119	98
MZDLF2-21	2.2		185	182	171	157	142	124	101
MZDLF2-22	2.2		192	190	179	165	150	130	105
MZDLF2-23	3		201	198	187	173	157	137	111
MZDLF2-24	3		210	206	195	181	165	144	117
MZDLF2-25	3		221	216	205	189	172	151	123
MZDLF2-26	3		232	227	214	198	180	158	128
